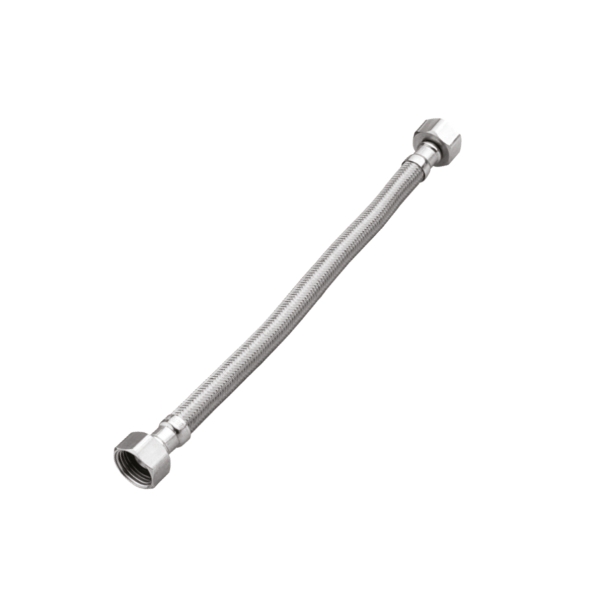

Wężyk elastyczny w oplocie ze stali nierdzewnej 1/2" x 1/2" L=20 cm Perfexim
Informacje ogólne
Indeks Basco 2 | W12L20P |
---|---|
Producent | PERFEXIM |
Indeks producenta | 06-001-1515-020 |
Menadżer produktów | Aneta Myjak |
Seria | PHA-9110 |
EAN | 5902626210281 |
Warianty
Opis
Przewody przyłączeniowe to podstawowe elementy, zapewniające podłączenie armatury i urządzeń instalacyjnych.
Ze względu na rosnące oczekiwania i potrzeby klientów, w ofercie znajduje się szeroka gama elastycznych przewodów przyłączeniowych, gwarantujących wysoką szczelność i wytrzymałość produktów.
Przewody przyłączeniowe marki Perfekt system to synonim bezpiecznej instalacji wodnej..
Elastyczne przewody przyłączeniowe są przeznaczone do wykonywania podłączeń armatury i urządzeń instalacyjnych i znajdują zastosowanie
w instalacjach: centralnego ogrzewania, wodociągowych wody ciepłej i zimnej (w tym woda pitna), chłodniczych napełnianych 50% roztworem glikolu.
Ze względu na wymagania w zakresie odporności na korozję, elastyczne przewody , mogą być stosowane wewnątrz i na zewnątrz pomieszczeń,
w środowiskach o kategorii korozyjności atmosfery 1÷3 wg normy PN-EN 1456:2009 - (PRÓBA: 5% stężeniem chlorku sodu w temperaturze 35°C w czasie 96h - po próbie brak śladów korozji na częściach metalowych przewodów).
Elastyczne przewody przyłączeniowe występują w szerokim zakresie przyłączy od M10 do G1¼,
z przyłączami prostymi z gwintem wewnętrznym i zewnętrznym, a także z kolankiem z nakrętką z gwintem wewnętrznym.
Daje to duże możliwości konfiguracji i doboru odpowiedniego przewodu przyłączeniowego.
Przewody przyłączeniowe mogą być montowane w instalacjach pionowych, poziomych oraz skośnych w dowolnym położeniu; przy czym podczas montażu należy pamiętać o przestrzeganiu zasad.
Celem unikania błędów należy zwrócić uwagę, aby:
-podczas montażu i po montażu nie dopuścić do skręcenia osiowego przewodu
-nie została przyłożona siła rozciągająca (przez zastosowanie zbyt krótkiego przewodu)
-podczas wyznaczania drogi dla przewodu nie powstały zagniecenia (zapewnić łagodne promienie podczas prowadzenia przewodu)
ZALETY
- szeroki zakres zastosowań
- 10 lat gwarancji
- właściwości użytkowe, parametry pracy oraz z zastosowanie poparte badaniami wykonanymi przez laboratoriom akredytowane INiG
- możliwość pracy w temperaturze +110°C (*dla DN13, DN18, DN25, DN32)
- możliwość pracy przy ciśnieniu 12 bar (*dla DN13, DN18)
- dopuszczone do kontaktu z wodą pitną - atest Państwowego Zakładu Higieny
- możliwość pracy w instalacjach napełnianych 50% roztworem glikolu
- bardzo wysoka jakość wykonania
- przewody przyłączeniowe cechuje bardzo wysoka wytrzymałość na działanie uderzeń hydraulicznych. Podczas prób zmiany ciśnienia w 200 cyklach od 5 do 50 bar, nie wykazują odkształceń, pęknięć czy innych niepożądanych uszkodzeń i nadal zachowują szczelność
- po poddaniu obejmującym próbę maksymalnego ciśnienia 150 bar w warunkach laboratoryjnych, przewody wykazały wytrzymałość i zachowały szczelność
- dzięki zastosowaniu oplotu ze stali nierdzewnej 1.4301, przewody odporne są na korozję, co pozwala na swobodne stosowanie ich na zewnątrz budynku, czy w instalacjach chłodniczych, nawet w momencie wytrącania się pary i przekroczenia punktu rosy
- uszczelki wykonano z wysokiej jakości materiału EPDM odpornego na skrajne warunki atmosferyczne, czy działania mechaniczne
- końcówki cechuje wysoka wytrzymałość dzięki zastosowaniu pogrubionej ścianki. Końcówki wykonano z wysokogatunkowego mosiądzu typu: CW617N, CW614N, CW602N oraz CW609L
- dzięki przemyślanej budowie oraz długim gwintom, możliwym jest wykonywanie bezpiecznych i solidnych łączeń
- zaciski wykonano na tulei ze stali nierdzewnej 1.4301, co daje maksymalną, potwierdzoną badaniami wytrzymałościowymi przy połączeniu węża z końcówką
- dzięki elastycznej konstrukcji oraz szerokiemu wachlarzowi długości oraz końcówek przyłączeniowych istnieje możliwość wykonania prawie każdego podłączenia
Przewody przyłączeniowe marki Perfekt System odznaczają się wytrzymałą konstrukcją potwierdzoną rygorystycznymi badaniami przeprowadzonymi przez Instytut Nafty i Gazu w Krakowie.
Trwałość produktu jest potwierdzona udzieleniem 10-letniej gwarancji na produkt.
Zastosowanie elementów ze stali nierdzewnej pozowała na zastosowanie wężyków również w środowisku korozyjnym o kategorii korozyjności 1÷3 wg PN-EN 1456:2009 (próba: 96h 5% stężenie chlorku sodu)
Maksymalne parametry robocze przewodów przyłączeniowych o średnicach nominalnych DN8 są następujące:
- temperatura: + 70°C
- ciśnienie: 1,0MPa (10 bar)
Maksymalne parametry robocze przewodów przyłączeniowych o średnicach nominalnych DN13 i DN18 są następujące:
- temperatura: + 110°C
- ciśnienie: 1,2MPa (12 bar)
Maksymalne parametry robocze przewodów przyłączeniowych o średnicach nominalnych DN25 i DN32 są następujące:
- temperatura: + 110°C
- ciśnienie: 1,0MPa (10 bar
Dane techniczne
Nazwa dodatkowa | 06-001-1515-020 |
---|---|
Seria | PHA-9110 |
Połączenie 1 | Gwint wewnętrzny |
Połączenie 2 | Gwint wewnętrzny |
Długość | 20 cm |
Maks. temperatura medium (ciągła) | 120 °C |
Z uszczelkami | Tak |
Średnica nominalna połączenia 2 | 1/2 cala (15) |
Do wody lodowej | Tak |
Średnica nominalna połączenia 1 | 1/2 cala (15) |
