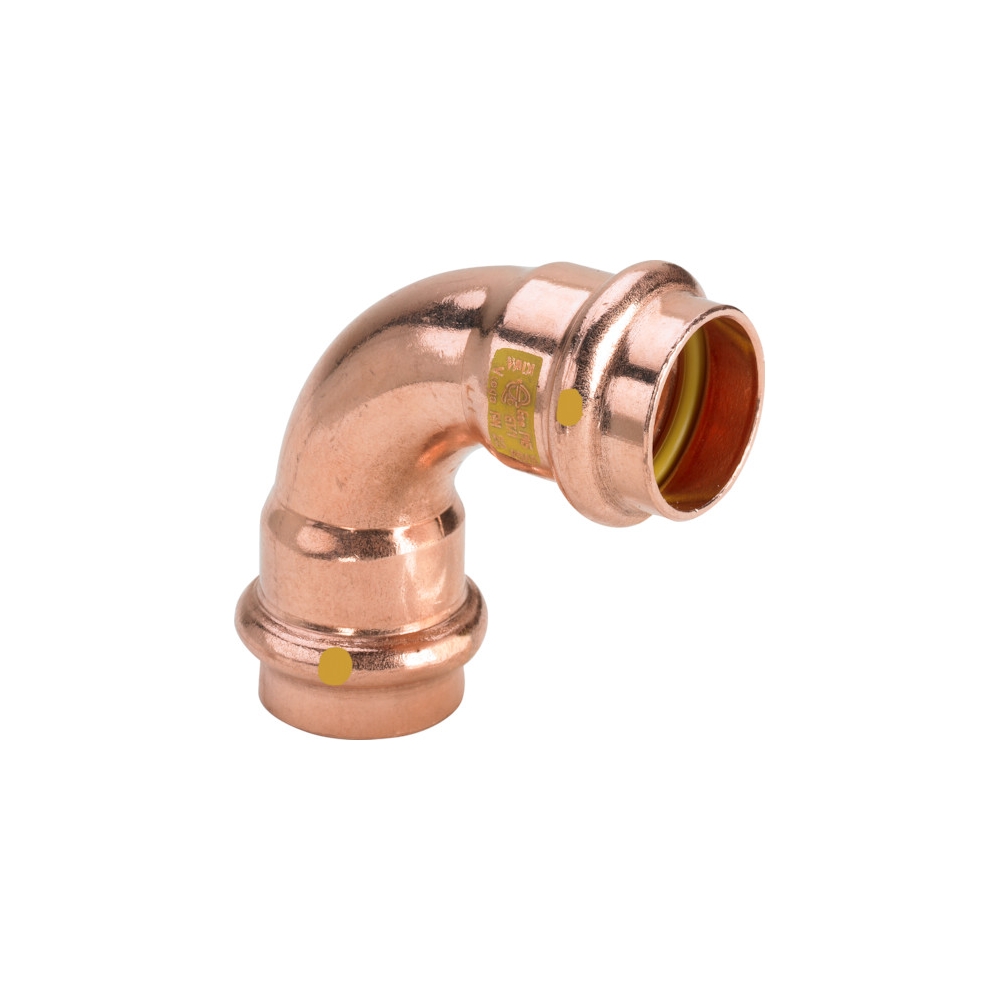

Kolano miedziane zapras do gazu 22 (6) 90° dwu kielichowe

Indeks Basco 2	345488
Grupa rabatowa	83
Seria	Profipress G
Indeks producenta	345488
Producent	VIEGA
EAN	4015211345488

Kolano miedziane zapras do gazu 22 (6) 90° dwu kielichowe

Dostępność: 1604 szt.

Ilość w opakowaniu:

31,82 zł brutto

Pobierz stronę w PDF

Opis

Viega Profipress G-łuk 90° z SC-Contur miedź, nr wzoru 2616 d: 22

System złączek zaprasowywanych o zoptymalizowanym przepływie z miedzi (99,9% Cu-?DHP), brązu lub brązu krzemowego do rur miedzianych.

W celu ochrony elementu uszczelniającego złączki zaprasowywane wyposażone są w cylindryczną prowadnicę rury.

Złączka zaprasowywana od d64,0, z pierścieniem nacinającym ze stali nierdzewnej do zapewnienia mechanicznej wytrzymałości połączenia. Zaprasowanie następuje przed i za gniazdem elementu uszczelniającego. Nadaje się do instalacji natynkowych i podtynkowych, przewodów rozprowadzających i pionów instalacyjnych.

Oznaczenie

Producent, wymiar rury, partia, oznaczenia dopuszczeń (DVGW), żółta kropka na końcówce zaprasowywanej, żółty prostokąt z napisem »Gas MOP 5 / GT1«, ściągana pomarańczowa naklejka jako wskaźnik zaprasowania od d64,0

Złączki zaprasowywane z SC-Contur

Niezaprasowane połączenia są natychmiast widoczne podczas próby szczelności.

Viega zapewnia wykrywanie niezaprasowanych połączeń w następujących zakresach ciśnienia w przypadku sprężonego powietrza lub gazów obojętnych:

min. ciśnienie powietrza: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI
maks. ciśnienie powietrza: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI

Elementy uszczelniające

HNBR (kauczuk butadienowo-?akrylonitrylowy uwodorniony), żółty, wstępnie zamontowany

Wymiary

d12–64,0, dostępność wymiarów zgodnie z przepisami krajowymi

Narzędzia

Bezpieczeństwo funkcjonalne systemów złączek zaprasowywanych zależy w głównej mierze od dobrego stanu używanych zaciskarek.

Firma Viega zaleca stosowanie zaciskarek Viega do wykonania połączeń zaprasowywanych.

Zaciskarki Viega wymagają regularnej konserwacji przez autoryzowanych partnerów serwisowych.

Zakresy zastosowań

Gaz ziemny/gaz płynny

Olej opałowy/paliwo diesel (d12–54)

Wskazówka

Używanie systemu do celów i mediów innych niż opisane wymaga uzgodnienia z firmą Viega!

Szczegółowe informacje na temat zastosowań, ograniczeń i krajowych norm oraz wytycznych znajdują się w informacjach o produkcie w formie drukowanej lub na stronie internetowej firmy Viega.

Wskazówka - normy i dopuszczenia

Złączka zaprasowywana sprawdzona wg normy DVGW W 534 ze znakiem jakości DVGW.

Dopuszczenie do d12–64,0 wg reg. DVGW nr DG 4550AU0070.

Złączka zaprasowywana odpowiednia do rur miedzianych wg PN-EN 1057 i normy DVGW GW 392.

Gazy wg normy DVGW G 260 w instalacjach gazowych wg DVGW-TRGI 2018 (DVGW G 600) / DVFG-?TRF 2021.

Gazy płynne w fazie gazowej do użytku prywatnego i komercyjnego, wg normy DVGW G 5614.

Przewody do oleju grzewczego wg DIN 51603 i przewody do ssące i ciśnieniowe oleju napędowego wg PN-EN 590 z zachowaniem wymogów określonych w aprobacie technicznej Z-38.4-71.

Warunki pracy instalacje gazu i gazu płynnego

temp. robocza -20°C do +70°C (-4 °F do +158 °F)
ciśnienie robocze maks. 0,5 MPa / 5 bar / 72,5 PSI
ciśnienie robocze przy wymaganiach HTB 650°C (1202 °F)/30 minut maks. 0,1 MPa (1 bar; 14,5 PSI)

Warunki pracy instalacje oleju opałowego i paliwa diesel

temp. robocza maks. 40°C / 104 °F
ciśnienie robocze -0,05 do +0,5 MPa (-0,5 do +5 bar / -7,25 do +72,5 PSI)

Materiał złączek

Miedź: 99,9 % Cu-?DHP
brąz: CC499K
brąz krzemowy: CC246E/CuSi4Zn9MnP

Kalkulator spadków ciśnienia

Aplikacja do łatwego i szybkiego doboru wymiarów przewodów rurowych instalacji wody użytkowej, ogrzewania i przewodów gazowych wraz z tabelą strat ciśnienia w całym systemie.

Zastrzega się możliwość występowania zmian i pomyłek!

Aktualne wymiary oraz dane techniczne znajdują się na stronie viega.pl i należy je sprawdzić przed zakupem, podczas planowania, budowy i użytkowania. Nasze produkty są stale optymalizowane.
