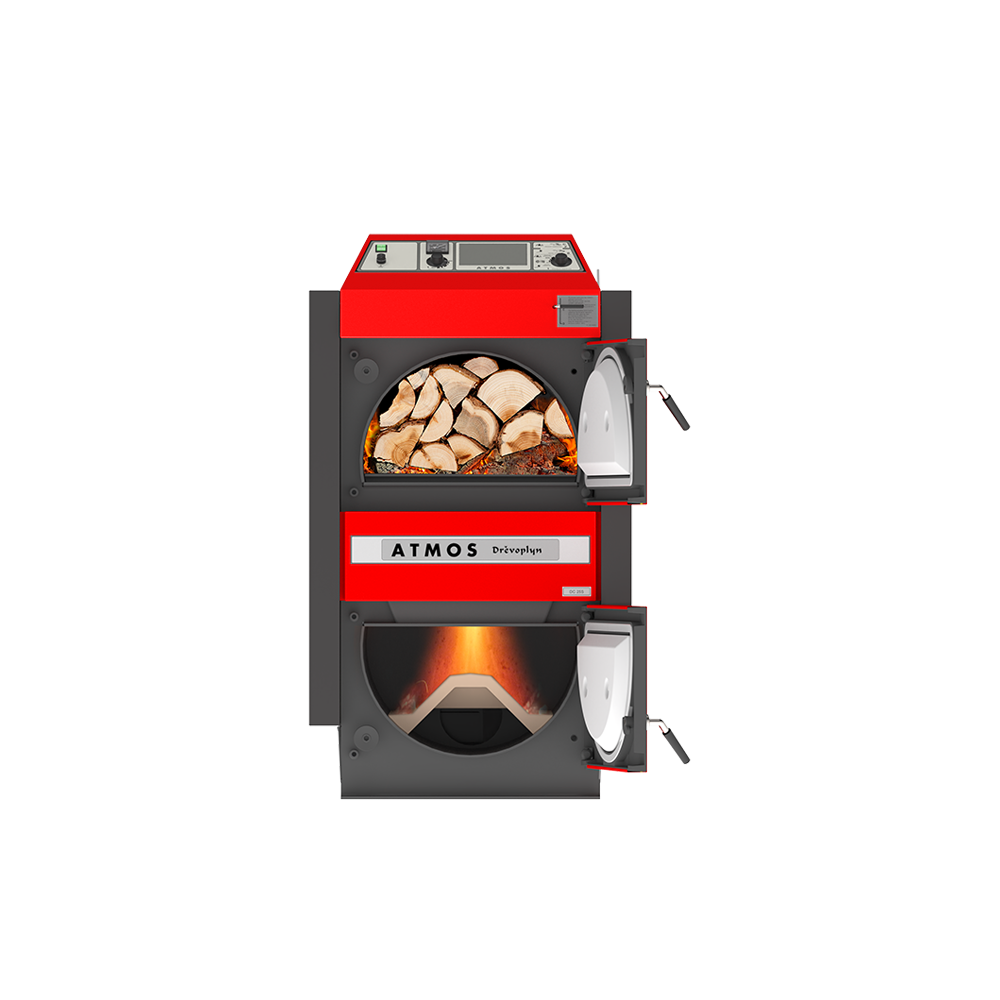

Kocioł zgazowujący drewno ATMOS DC25GD 25 kW z wentylatorem wyciągowym i sterownikiem manualnym

Kotły ATMOS powinny być połączone z LADDOMATEM 22 lub z zaworem termoregulacyjnym (trójdrogowym zaworem sterowanym przez siłownik) w celu uzyskania minimalnej temperatury wody wracającej do kotła na poziomie 65°C. Temperatura wyjściowa kotła musi być stale utrzymywana w zakresie 80 – 90 °C.

Wszystkie kotły są dostarczane w wersji podstawowej z pętlą chłodzenia przeciw przegrzaniu.  Zalecamy zainstalować kocioł wraz ze zbiornikami akumulacyjnymi, które obniżą zużycie paliwa i zwiększą komfort ogrzewania.

Modele kotłów DCxxGD są przeznaczone jedynie do podłączenia wraz ze zbiornikami akumulacyjnymi o wystarczającej pojemności minimalnej wynoszacej 55 litrów na 1 zainstalowany kW mocy kotła.

Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.

Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora. (w przypadku kotłów DCxxGD nie zalecamy eksploatacji z wyłączonym wentylatorem wyciągowym).

Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy

Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.

Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów.

Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
