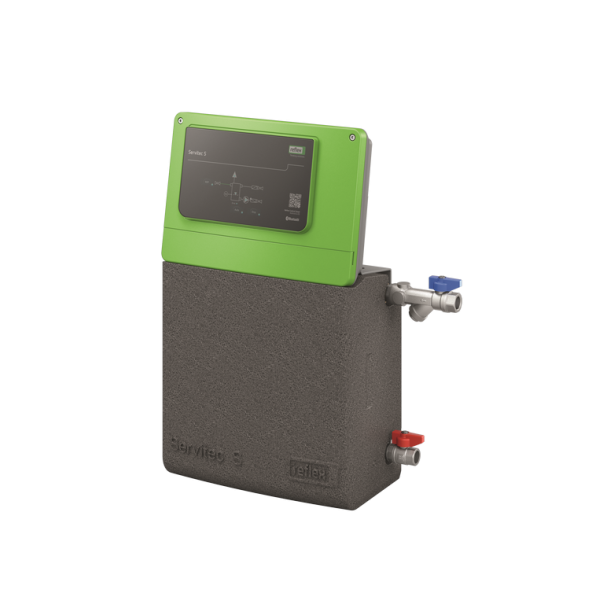

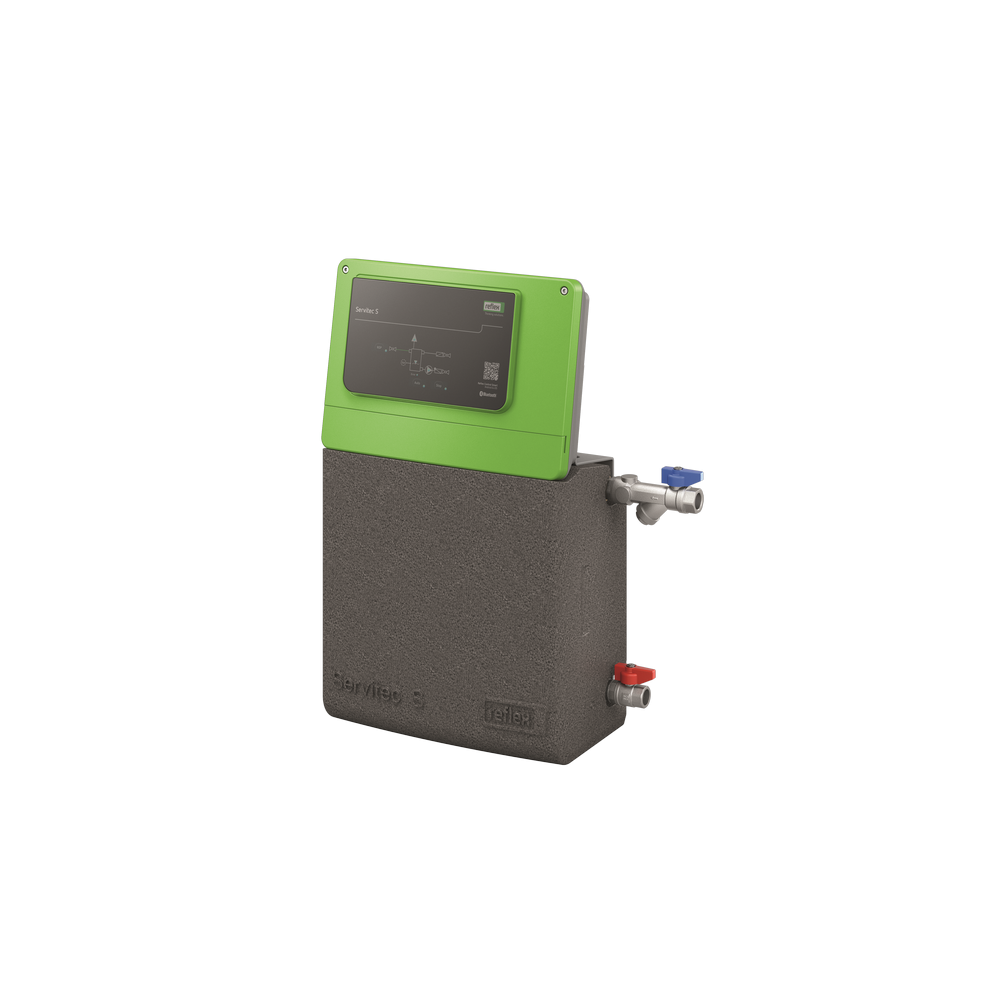

REFLEX Automat odgazowujący Servitec S

Reflex Servitec
Układ odgazowania próżniowego do odgazowania wody instalacyjnej i uzupełniającej w zamkniętych układach wody grzewczej i chłodniczej. Jednostka wielofunkcyjna z funkcją „auto start”, funkcją równoważenia hydraulicznego procesu odgazowania oraz sterowania uzupełnianiem ubytków czynnika i jego kontroli.

Zastosowanie do wody oraz mieszaniny wody z glikolem o stosunku do 50/50%.

Jednostka do montażu naściennego, składa się z modułu hydraulicznego oraz elektronicznego, ergonomicznie umieszczonego sterownika Control Smart.

Proces odgazowania odbywa się w części hydraulicznej za pomocą pompy membranowej w połączeniu z usytuowaną pionowo mosiężną rurą próżniową. Rura próżniowa wyposażona w dyszę rozpylającą, automatyczny odpowietrznik i czujnik ciśnienia. Jednostka znajduje się w obudowie chroniącej przed zanieczyszczeniem, wykonanej z polipropylenu ekspandowanego z otwieraną osłoną serwisową.

Sterownik Reflex Control Smart znajduje się w solidnej obudowie z tworzywa sztucznego, w której są zamontowane również elementy zasilania i komponenty do komunikacji zewnętrznej oraz panel sterujący z odporną na zabrudzenie klawiaturą membranową. Seryjnie wbudowany Bluetooth jako złącze do komunikacji. Jednostka posiada w pełni zautomatyzowany sterownik mikroprocesorowy z zegarem, pamięcią błędów i parametrów, wyświetlaczem LED dla trybów pracy, ogólnych komunikatów o błędach. Wyświetlacz z informacją o ciśnieniu oraz komunikatami o pracy urządzenia i zakłóceniach w aplikacji Control Smart przez połączenie Bluetooth.

Komponenty elektroniczne do komunikacji zewnętrznej:

• Złącze RS485 (odseparowane galwanicznie) w celu podłączenia opcjonalnych komponentów komunikacyjnych
• wyjście bezpotencjałowe do przesyłania komunikatu zbiorczego
• wejście cyfrowe do przetwarzania sygnałów z wodomierza impulsowego
• wejście analogowe do pomiaru przewodności

• Wejście zewnętrznego sygnału zapotrzebowania na uzupełnianie wody

Reflex Control Smart z funkcją Plug & Play dzięki rozpoznawaniu ciśnienia instalacji umożliwa bezprzewodową wygodną obsługę za pomocą aplikacji dla systemów Apple i Android na smartfony i tablety. Zapewnia łatwe zdalne uruchomienie i wizualizację pracy instalacji. Do dyspozycji są następujące funkcje:

• Automatyczne ustawienie godziny i daty
• Ustawienie i przestawienie minimalnego ciśnienia roboczego p0
• Użytkownik może swobodnie ustalić i wprowadzić czas włączenia odgazowania ciągłego i interwałowego
• Dowolne ustawianie parametrów dotyczących dnia tygodnia i godziny trybu odgazowania interwałowego wraz z funkcją czasu letniego
• Wskazanie stanu, ostrzeżeń i błędów odnośnie ciśnienia w instalacji i pracy urządzenia wraz ze wskazówkami dotyczącymi diagnostyki i zalecanych działań
• Automatyczne aktualizacje oprogramowania

Parametry istotne dla bezpieczeństwa i działania urządzenia są chronione przed nieuprawnionym dostępem.

Jednostka sterująca jest zmontowana, gotowa do podłączenia zgodnie z przepisami VDE, wyposażona w kabel zasilający i wtyczkę. Podłączenie do instalacji przy pomocy zamontowanych zaworów odcinających.

Odgazowanie próżniowe wody instalacyjnej, napełniającej i uzupełniającej ze zoptymalizowanymi trybami odgazowania ciągłego, interwałowego i odgazowania wody uzupełniającej. Kontrolowane uzupełnianie ubytków wody poprzez dwudrogowy kulowy zawór silnikowy. Sterowanie za pomocą wbudowanego czujnika ciśnienia lub zewnętrznego sygnału 230 V (np. z układu stabilizacji ciśnienia), automatyczne zatrzymanie i komunikat o zakłóceniu przy przekroczeniu czasu i/lub liczby cykli uzupełniania. Uzupełnianie jest również możliwe z otwartego zbiornika rozdzielającego. Możliwość przetwarzania sygnałów z wodomierza impulsowego z możliwością kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.
