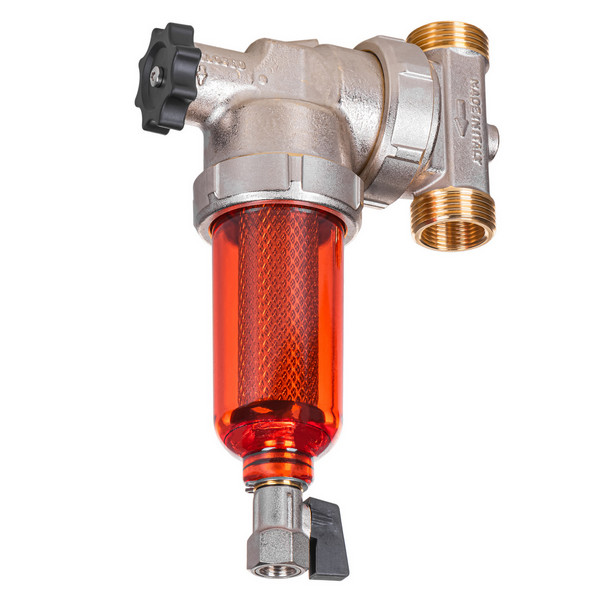

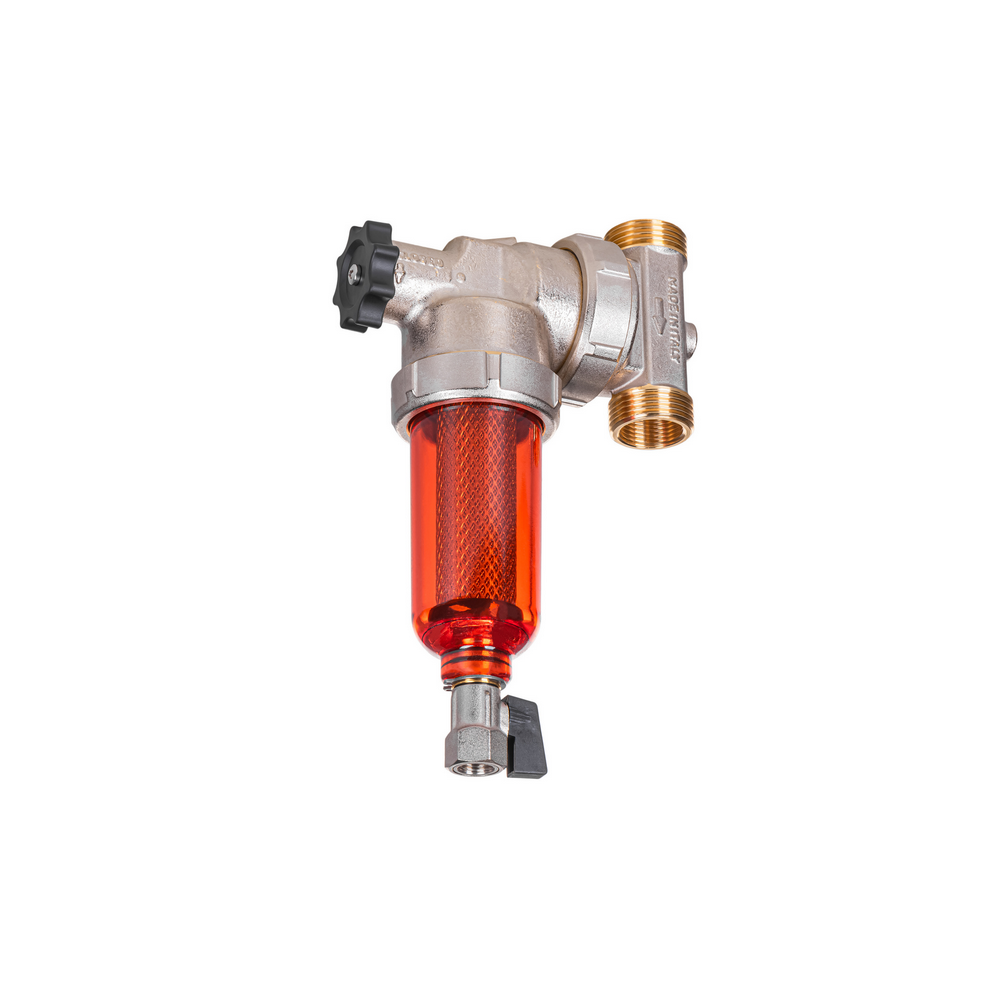

Separator zanieczyszczeń 3/4" GW / 1" GZ z magnesem i filtrem, ruchome przyłącza - typ T5

MAGNETYCZNY SEPARATOR ZANIECZYSZCZEŃ Z FILTREM DO INSTALACJI C.O.

Magnetyczny separator zanieczyszczeń T5 zapewnia usuwanie zanieczyszczeń z instalacji grzewczej, zawierających głównie piasek, miedź, aluminium i rdzę. T5 wychwytuje wszystkie zanieczyszczenia krążące w instalacji uniemożliwiając ich dalszy obieg w systemie grzewczym. Dzięki temu zapobiega się uszkadzaniu elementów instalacji, w szczególności pomp obiegowych i wymienników ciepła, a także poprawia się ich wydajność. Ciągły przepływ medium przez wnętrze separatora, podczas normalnej pracy instalacji, stopniowo doprowadzi do całkowitego usunięcia zanieczyszczeń. Zjawisko zachodzi dzięki połączonej pracy magnesu neodymowego i filtra osadnikowego.

 Uniwersalne przyłącze (podwójne nagwintowanie) separatora T5 umożliwiają jego instalację w dowolnym elemencie fragmentu powrotnego instalacji c.o. bez potrzeby redukowania przepływu. T5 może zostać zainstalowany w pozycji pionowej lub poziomej dzięki obrotowej głowicy. Zawór odcinająco-regulujący umożliwia odcięcie lub regulację strumienia przepływu medium przez separator.

T5 zapewnia aktywną ochronę instalacji grzewczej. W celu zapewnienia optymalnej pracy urządzenia zaleca się regularnie dokonywać jego przeglądu i czyszczenia. Zapobiegnie to nadmiernemu nagromadzeniu się zanieczyszczeń wewnątrz separatora.

ZALETY PRODUKTU:

- Podwójny gwint (3/4” GW lub 1” GZ)

- UniweT5alny montaż dzięki obrotowej głowicy (pion/poziom)

- Do montażu przed kotłem lub na rurociągu powrotnym instalacji c.o.

- Podwójne działanie filtracji powoduje całkowite usuwanie zanieczyszczeń:

- Silny magnes neodymowy (11 000 Gaussów) przyciąga zanieczyszczenia ferromagnetycznych

- Gęsty filtr osadnikowy zatrzymuje zanieczyszczenia mechaniczne do wielkości 500 µm

- Chroni urządzenia w instalacji, w szczególności pompy i wymienniki, przedłużając żywotność kotła

- Poprawia sprawność instalacji i redukuje straty energii

- Urządzenie nie wymaga dodatkowego zaworu odcinającego od strony instalacji dzięki wbudowanemu zaworowi odcinająco-regulacyjnemu

- Szybka i łatwa konserwacja

- Dedykowany dla instalacji domowych

- Możliwość płukania wstecznego dzięki wbudowanemu zaworowi spustowonapełniającemu

- Możliwość napełniania instalacji poprzez zawór spustowo-napełniający

- Pojemny osadnik pozwala gromadzenie się dużej ilości osadów

- Przeźroczysta komora osadnika pozwala na określenie poziomu zanieczyszczenia seperatora

Urządzenie dedykowane jest dla:

- Kotłów gazowych do 70 kW

- Pomp ciepła do 20 kW

PARAMETRY URZĄDZENIA

Rodzaj medium Woda i glikol (max. stężenie glikolu 50%)

Zakres temperatury pracy 5 ÷ + 90 °C

Maksymalne ciśnienie robocze 25 bar

Poziom filtracji siatki filtrującej 500 µm

Przepływ (KVS) 1” 7,4 m3/h

Przepływ (KVS) ¾” 4,4 m3/h

DZIAŁANIE

Magnetyczny separator zanieczyszczeń T5 zapewnia skuteczne usuwanie zanieczyszczeń (głównie zawierających piasek, miedź, aluminium oraz rdzę, obecnych w instalacji grzewczej), dzięki podwójnemu działaniu:

- magnesu neodymowego, którego pole magnetyczne przyciąga cząstki ferromagnetyczne

- gęstego filtra osadnikowego, którego siatka filtracyjna wychwytuje cząstki stałe do wielkości 500 mikronów

Urządzenie zainstalowane na obiegu powrotnym instalacji grzewczej, chroni kocioł przed zanieczyszczeniami mogącymi spowodować awarię lub uszkodzenie pompy obiegowej czy wymiennika ciepła. Zawór spustowy umożliwia usuwanie osadów zgromadzonych w komorze separatora. Czynność ta polega na opróżnieniu wody zgromadzonej w komorze filtracyjnej razem ze zgromadzonymi tam zanieczyszczeniami. Zawór odcinająco-regulujący pozwala na odcięcie komory separatora w celach konserwacyjnych lub regulację poziomu mediumprzepływającego przez komorę separatora.
