Sterownik pompy kolektora oraz cyrkulacyjnej CS-09 KG Elektronik

Indeks Basco 2
CS-09

Opis produktu

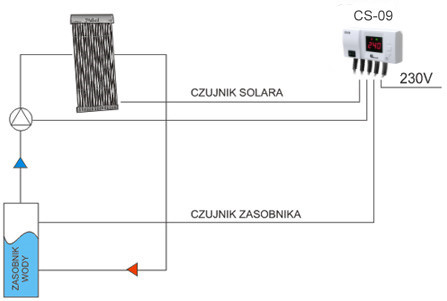

Sterownik CS-09 jest przeznaczony do sterowania pompą kolektora słonecznego oraz cyrkulacyjną. Pompa kolektora działa na zasadzie różnicy temperatur. Załączenie pompy następuje w momencie, gdy temperatura kolektora przekroczy temperaturę zasobnika o ustawioną przez użytkownika histerezę. Wyłączenie pompy kolektora jest uzależnione od ustawionej histerezy załączenia pompy. Histereza wyłączenia jest zawsze o 10°C. niższa od histerezy załączenia, kiedy ustawimy histerezę załączenia na 20°C histereza wyłączenia zostanie automatycznie ustawiona na 10°C. W przypadku ustawienia histerezy na 10°C, pompa pracuje do chwili, gdy temperatury kolektora i zasobnika wyrównają się lub ustawiona temperatura zasobnika zostanie osiągnięta. Pompa cyrkulacyjna załącza się gdy, temperatura zasobnika przekroczy ustawioną przez użytkownika temperaturę załączenia pompy cyrkulacyjnej i pracuje do momentu, kiedy temperatura zasobnika spadnie poniżej nastawionej temperatury.

Dane techniczne:
  • zasilanie: 230 V/50 Hz +/-10%
  • pobór mocy: 2 W
  • temperatura otoczenia: -10°C do 50°C
  • obciążenie wyjścia pompy kolektora: 100 W
  • obciążenie wyjścia pompy cyrkulacyjnej: 100 W
  • zakres pomiaru temperatury: 0°C do 150°C
  • zakres nastaw temperatury: c.w.u. 20°C do 80°C
  • wytrzymałość temperatury czujnika: -10°C do 150°C
  • długość przewodu czujnika c.w.u.: 3 m
  • długość przewodu czujnika kolektora: 2 x 0,6 m
  • regulowana histereza kolektora: 10°C do 30°C
