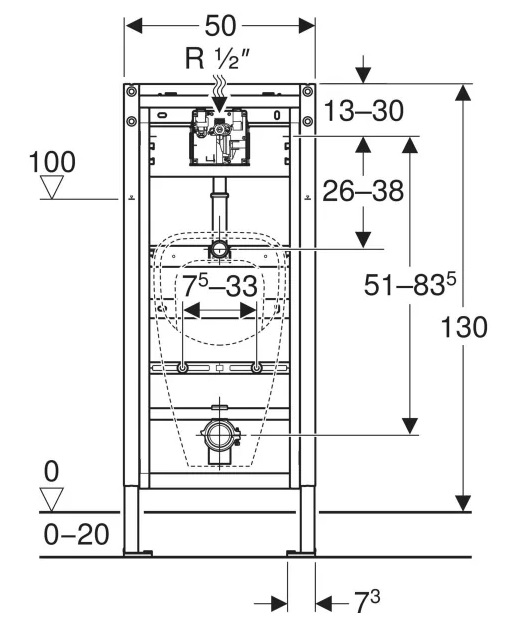

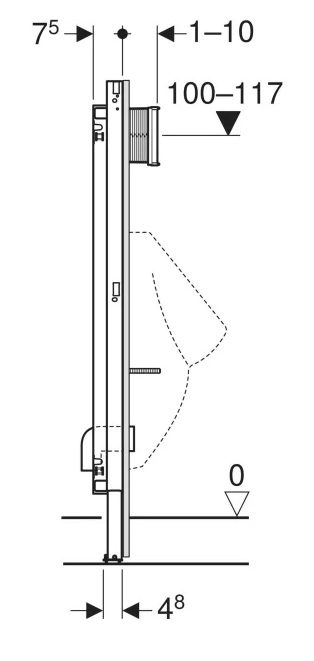

Stelaż podtynkowy Geberit Duofix do pisuaru, 130 cm, uniwersalny, do systemu spłukiwania pisuarów Basic

PRZEZNACZENIE

• Do metalowych i drewnianych ścianek konstrukcyjnych

• Do montażu w ściankach instalacyjnych o częściowej wysokości lub wysokości pomieszczenia

• Do montażu w ściankach działowych na wysokość pomieszczenia

• Do wysokości warstw podłogi 0–20 cm

• Do montażu zaworów spłukujących do pisuarów Basic (produkowanych od 2013 roku)

• Do montażu pisuarów

• Nieodpowiednie do pisuarów z głowicą tryskaczową

CHARAKTERYSTYKA

• Seria 2025

• Statyczna rama samonośna, zabezpieczona przed korozją powłoką malowaną proszkowo

• Alternatywna pozycja mocowania wspornika dystansowego

• Głębokość stóp odpowiednia do montażu w profilach U UW 50

• Stopy z tworzywa sztucznego

• Ocynkowane nogi montażowe zabezpieczone przed korozją

• Uniwersalna skrzynka montażowa do systemów spłukiwania pisuarów Geberit

• Kostka zaciskowa do przyłącza elektrycznego umieszczona w uniwersalnej skrzynce montażowej

• Przyłącze wody na górze na uniwersalnej skrzynce montażowej

• Przyłącze wody typu MasterFix i MeplaFix

• Kolanko przyłączeniowe montowane bez użycia narzędzi

• Zawór odcinający z dławikiem, wstępnie zamontowany

• Wstępnie zamontowana rura do przepłukania instalacji

• Obudowa ochronna otworu rewizyjnego 13,5 x 13,5 cm z możliwością skrócenia bez użycia narzędzi

• Mocowanie dopływu o 32 mm o regulowanej wysokości

• Mocowanie kolana odpływowego o regulowanej wysokości i izolowane akustycznie

• Mocowania pisuarów M8, o regulowanej szerokości i wysokości

• Trawersy z oznaczonym środkiem, o regulowanym położeniu bez użycia narzędzi

DANE TECHNICZNE

Ciśnienie 100–800 kPa

Maks. ciśnienie próbne wody 1600 kPa

Maks. ciśnienie próbne powietrza / gazu obojętnego 300 kPa

Maks. temperatura wody 30 °C

Materiał Stal

ZAKRES DOSTAWY

• Przyłącze wody R 1/2"

• Obudowa ochronna otworu rewizyjnego, z zaślepką

• Króciec dopływowy o 32 mm do pisuaru, z uszczelką do pisuaru

• Kolano odpływowe z PE-HD, o 63 / 50 mm

• Uszczelka o 57 / 50 mm

• Syfon pisuarowy o 50 mm, z uszczelką do pisuaru

• Materiały mocujące i ochronne

AKCESORIA

• Zestaw wsporników dystansowych Geberit DuofixBasic do montażu pojedynczego

• Elementy mocujące Geberit Duofix, odstęp 50–57,5 cm

• Trawers nasadzany Geberit Duofix, do mocowania do montażu bocznego

• Wspornik dystansowy Geberit Duofix z regulowanym mocowaniem do ściany

• Zestaw Geberit Duofix do mocowania nóżek do ściany tylnej

• Zestaw przedłużek nóg montażowych Geberit Duofix, długość 20 cm

• Trawers Geberit do mocowania pisuarów
